Как это работает Датчик уровня состоит из специального газопроводящего кабеля со встроенным капилляром, герметичного разъёма и зонда. Зонд погружного уровнемера представляет собой сердечник из нержавеющей стали с мембраной в нижней части, закрытый пластиковой оболочкой с отверстиями. Измерение уровня жидкости происходит по разнице между статическим давлением жидкости на зонде и фактическим атмосферным давлением. Керамический датчик (прикреплённый к плёнке из нержавеющей стали) и электронные компоненты преобразуют разницу давления в выходной сигнал 4–20 мА.
При погружении уровнемера статического давления в измеряемую жидкость на определённую глубину давление на датчике, соприкасающемся с жидкостью, составляет: PA=p·g·h+P. Формула измерения уровня жидкости: h=PA-Po/p*g.
В то же время давление жидкости подается в камеру положительного давления датчика через газопроводящую нержавеющую сталь, а затем атмосферное давление на поверхности жидкости подается в камеру отрицательного давления датчика, чтобы компенсировать Po на задней стороне датчика, так что давление, измеряемое датчиком, составляет: PA-Po=p·g·h
Если плотность жидкости однородна, то разность статического давления пропорциональна высоте уровня жидкости.
Принцип дизайна
◎Хорошая стабильность и высокая точность.
◎ Благодаря изысканной конструкции его можно непосредственно поместить в измеряемую среду для измерения уровня жидкости, он очень удобен в установке и использовании.
◎Твердотельная конструкция, отсутствие подвижных частей, высокая надежность, длительный срок службы. Высокоточные измерения могут выполняться в любых средах: от воды и нефти до высоковязких паст. На результаты измерений не влияют вспенивание, отложения и электрические характеристики измеряемой среды.
◎Широкий диапазон температурной компенсации.
◎С защитой от обратной полярности питания, ограничением тока перегрузки, молниезащитой и защитой от радиопомех.

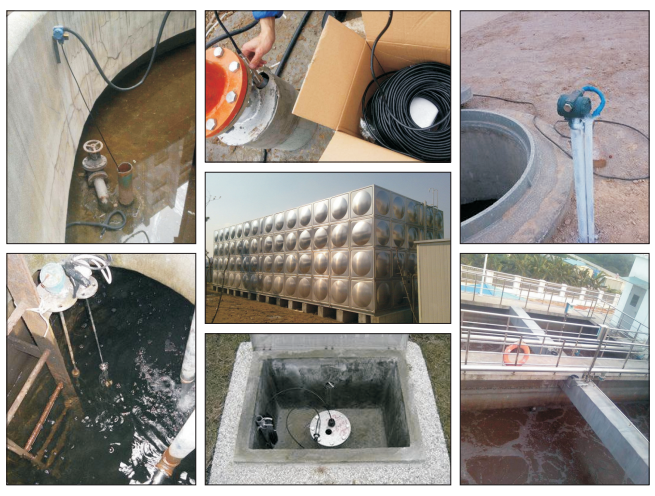

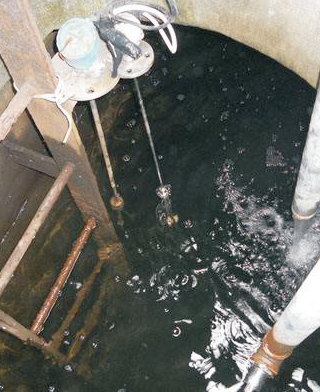

Сценарии использования

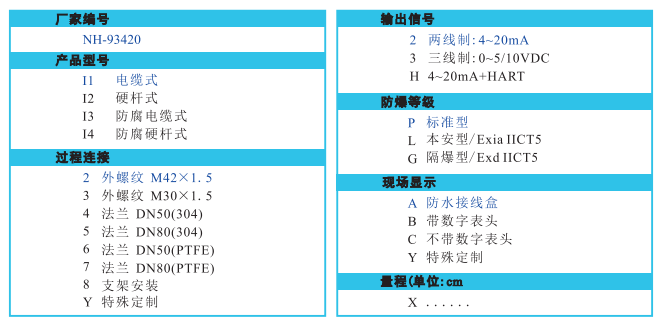

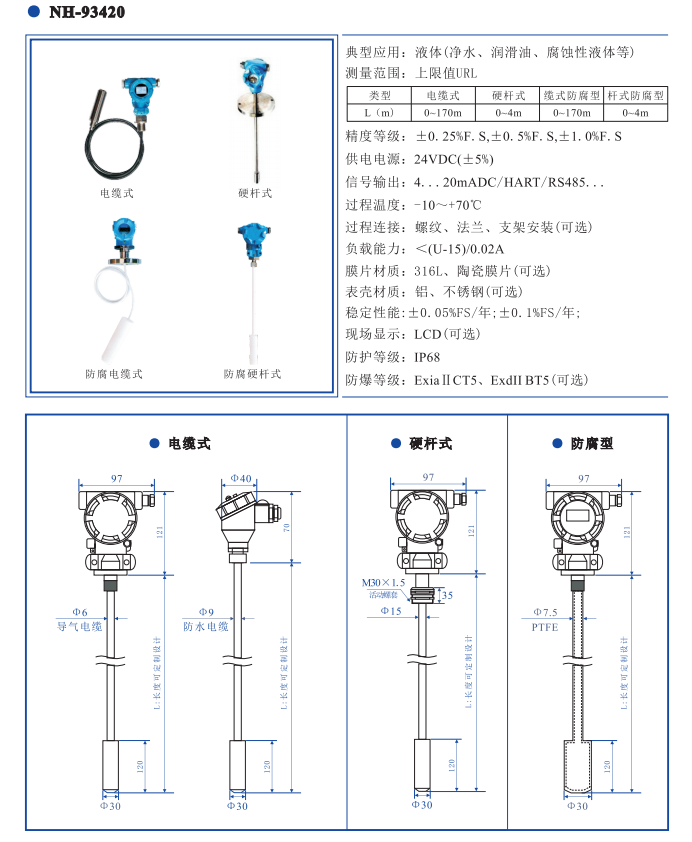

Выбор продукта
