Как это работает

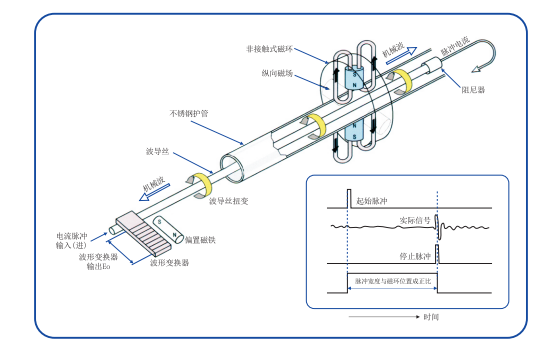

Принцип работы магнитострикционного уровнемера показан на рисунке. Изделие состоит из измерительного стержня, электронной камеры и бесконтактного поплавка, установленного на измерительном стержне. Измерительный стержень оснащён магнитострикционным проводом (волноводом). Измерительный стержень изготовлен из немагнитной трубки из нержавеющей стали, которая надёжно защищает волновод. При работе магнитострикционного уровнемера генератор импульсов в электронной камере подаёт пусковой импульс. При передаче этого пускового импульса в волноводный провод создаёт вращающееся магнитное поле, движущееся вдоль волноводного провода. При столкновении этого магнитного поля с постоянным магнитным полем в поплавке возникает магнитострикционный эффект, который вызывает скручивание волноводного провода и возникновение механической волны с постоянной скоростью. Эта механическая волна распространяется в двух направлениях. Механическая волна, достигающая конца измерительного стержня, поглощается демпфером, а механическая волна, переданная обратно в электронную камеру, воспринимается механизмом съёма энергии, установленным в электронной камере, и преобразуется в соответствующий импульс тока. Затем механизм съема энергии вычисляет разницу во времени между двумя импульсами, чтобы точно измерить высоту измеряемого уровня жидкости.
Принцип дизайна
Более широкая применимость благодаря наличию разнообразных форм зондов, разнообразных форм технологических соединений, разнообразных материалов изготовления и настраиваемых конструкций;
Высокая надёжность: магнитострикционный уровнемер работает по волноводному принципу и не имеет подвижных механических частей, что исключает трение и износ. Весь преобразователь заключён в трубку из нержавеющей стали и не контактирует с измеряемой средой. Датчик надёжно работает и имеет длительный срок службы.
Высокая точность: поскольку магнитострикционный уровнемер работает с волноводными импульсами, измеряемое смещение определяется путем измерения времени между начальным и конечным импульсами. Таким образом, точность измерения высокая, а разрешение превышает 0,01% полной шкалы, что сложно достичь с другими датчиками.
Высокая безопасность: магнитострикционный уровнемер обладает высокой взрывозащищённостью, искробезопасностью и безопасен в использовании. Он особенно подходит для измерения уровня химического сырья и легковоспламеняющихся жидкостей. Нет необходимости открывать крышку резервуара во время измерения, что исключает риск ручного измерения.
Магнитострикционный измеритель уровня прост в установке и обслуживании: магнитострикционный измеритель уровня, как правило, устанавливается через существующее трубное отверстие в верхней части резервуара, что особенно подходит для монтажа подземных резервуаров и резервуаров-хранилищ, которые уже введены в эксплуатацию, при этом нормальный режим производства не будет нарушен в процессе установки.

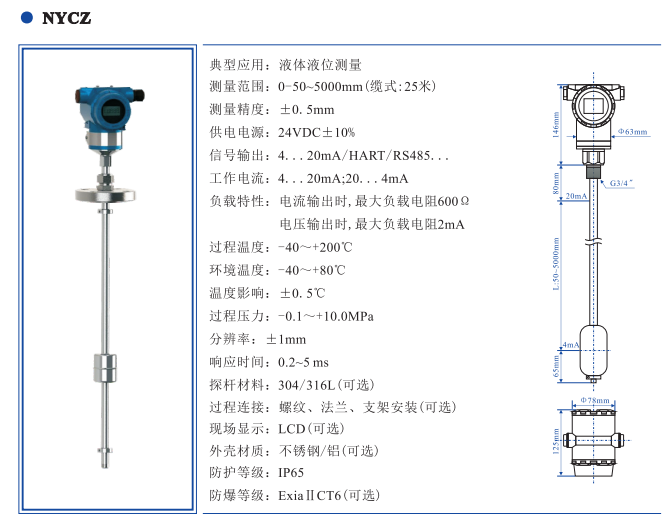

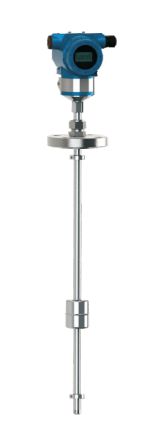

Модель продукта

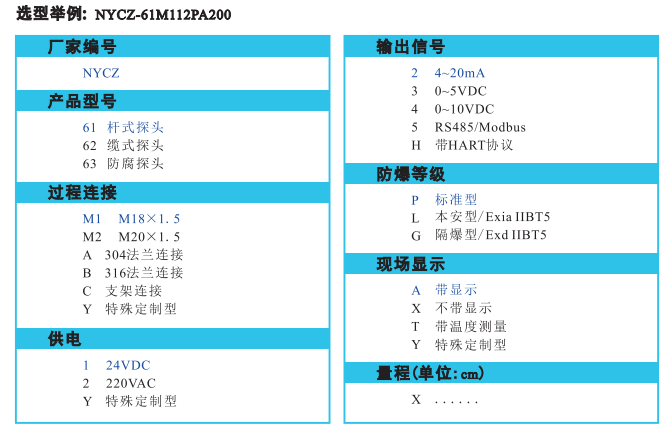

Выбор продукта

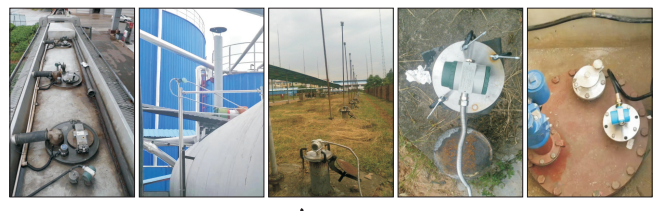

Сценарии использования
Измерение и контроль уровня жидкости в промышленных условиях. Измерение и контроль уровня жидкости в масляных резервуарах.
Контроль уровня жидкости в химических процессах. Контроль уровня жидкости в фармацевтических резервуарах.
Контроль уровня воды в резервуарах с продуктами питания и напитками
Очистка питьевой воды и сточных вод. Измерение и контроль границы раздела нефть-вода.
Система управления учетом на автозаправочной станции. Другие средства измерения и контроля уровня жидкости...
